CARA MEMBUAT RANGKAIAN MENIT

Berikut saya akan menjelaskan tutorial membuat rangkaian jam,,berikut langkah kangkah yang harus dilakukan:



Sebelum membuat rangkaian menit pada program protel schematic, siapkan komponen yang akan kita butuhkan.
a. 2 Seven Segment
b. 2 IC 74LS48
c. 2 IC 74LS90
d. 14 RES1

1. Bukalah program protel schematic terlebih dahulu. Dengan cara klik start lalu klik program SCH maka tampilan akan seperti dibawah ini.

 2. Kemudian klik File lalu pilih New maka hasilnya akan menjadi seperti ini.

3. Setelah itu pilih menu option -> sheet kemudian ubah Size menjadi A4 dan Orientation menjadi Portrait maka tampilan akan menjadi seperti ini.

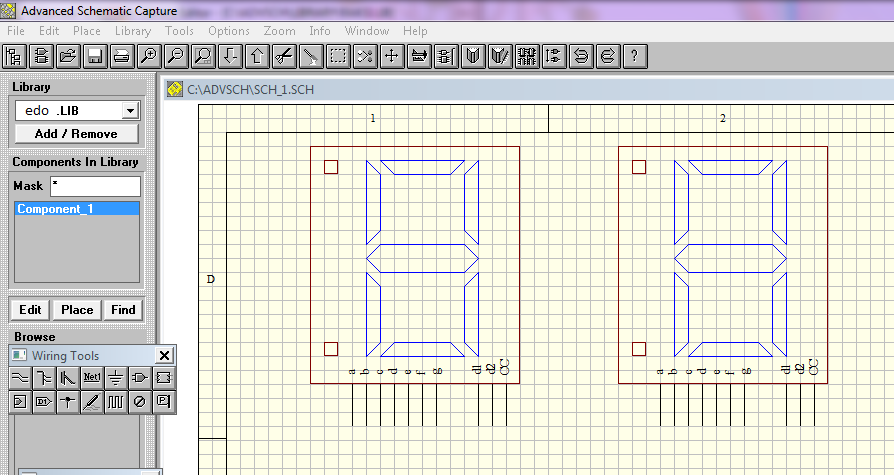

4. Kemudian bukalah seven segment yang telah kita buat sebelumya. Kemudian klik 2 kali pada Component yang telah kita pilih tadi. Contoh gambar dibawah ini.

 5. Lalu pilih Add/Remove kemudian klik 2 kali D_TTL.LIB klik ok dan pilih pada Component IC 74LS48 klik 2 kali, lalu letakkan seperti gambar dibawah ini.

6. Kemudian pilih kembali pada IC 74LS90 klik 2 kali dan letakkan sejajar sama seperti rangkaian diatas. Seperti dibawah ini.

7. Lalu pilih Add/Remove kembali kemudian pilih device.lib klik 2 kali lalu ok.

8. Kemudian pilih RES1 dan letakkan seperti gambar dibawah ini.

9. Lalu pada wiring tools klik icon hubungkan jalur lalu pilih icon untuk membuat ground, klik 2 kali VCC ubah pada style menjadi power ground, maka hasil akan seperti dibawah ini.

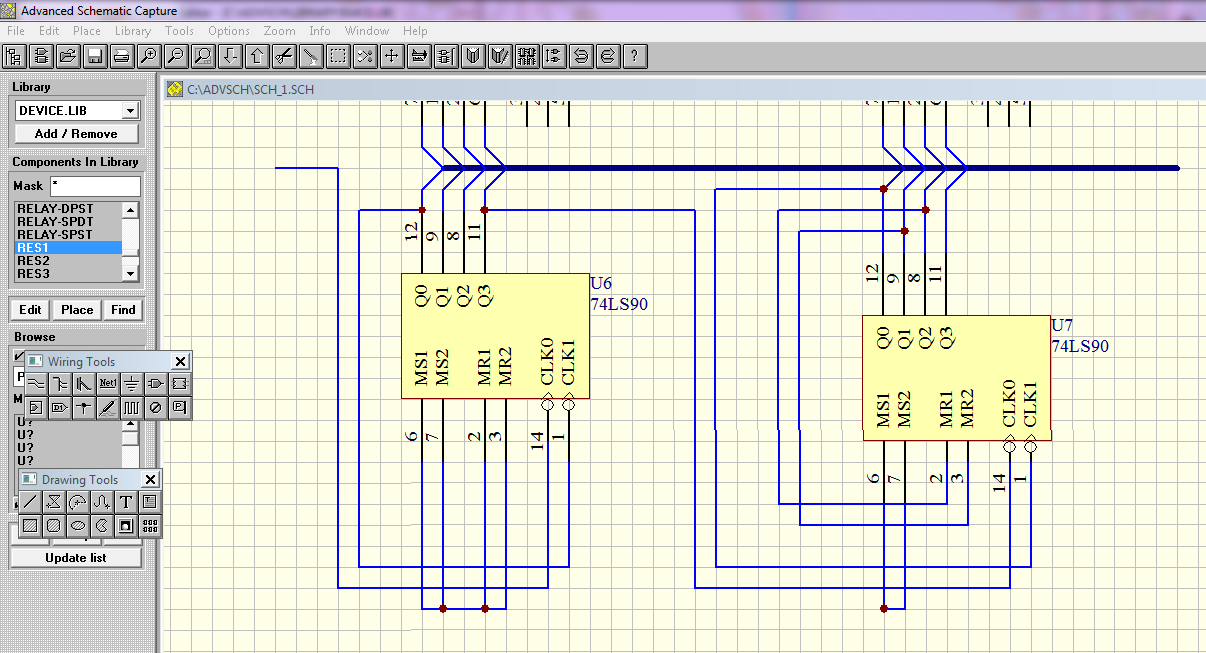

10. Kemudian kita akan membuat jalur dengan menggunakan Bus klik icon

  pada wiring tools dan klik place pilih bus entry posisikan bus entry pada gambar (tekan spasi untuk mengubah arah), pilih pada wiring tools klik icon setelah itu hubungkan jalurnya seperti gambar dibawah ini.

11. Lalu hubungkan semua jalur yang tercabang dengan mengklik icon seperti gambar dibawah ini.

12. Kemudian buatkan 2 ground seperti gambar dibawah ini yang sudah saya jelaskan pada tahap sebelumnya.

13. Lalu buatlah pulsa dengan menggunakam icon seperti gambar dibawah ini.

14. Kemudian klik 2 kali pada Port untuk mengubah pengaturan seperti gambar dibawah ini.

15. Lalu kita akan membuat pulsa pada rangkaian bus seperti cara yang diatas dan akan tampil seperti gambar dibawah ini.

16. Seetelah selesai maka akan menjadi seperti ini.

Demikianlah cara membuat rangkaian menit pada program schematic.
