MEMBUAT IC 18 PIN PADA PROTEL SCHEMATIC LIBRARY EDITOR

 MEMBUAT IC 18 PIN PADA PROTEL SCHEMATIC LIBRARY EDITOR

Berikut cara menjalankannya :

1. Buka terlebih dahulu aplikasi Protel Library Editor

2. Untuk memudahkan proses dalam pembuatan komponen tersebut kita akan tampilkan garis bantu, caranya dengan klik menu zoom pilih 200% atau sesuai keinginan.

3. Setelah itu buat kotak untuk meletakkan pin IC , caranya klik menu Place kemudian pilih Rectangle.

4. selanjutnya buat setengah lingkaran pada kota tersebut dengan IEE Tools, caranya dengan klik menu Place > IEE Symbols > Analog Signal In

5. Selanjutnya kita akan menambahkan pin pada sisi luar otak yang telah kita buat tadi, caranya dengan klik menu Place kemudian pilih Pins.

6. Tempatkan pin sebagai berikut untuk mengubah atau memutar pin, klik pin kemudian tekan space.

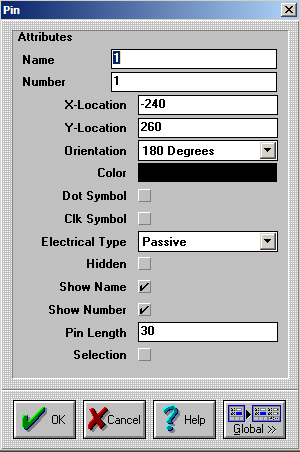

7. Untuk memberi nama dan nomor pin, caranya klik 2 kali pada pin yang diinginkan, maka akan tampil sebagai berikut.

Keterangan Pin MM74C922 adalah sebagai berikut :
Pada bagian input:
1. Baris Y1 sampai Y4
2. Kolom X1 sampai X4
3. Output Enable (OE).
Pada bagian Output :
1. Data output A sampai B
2. Data Available
Pada bagian Clock :
1. Oscilator ( OSC ).
2. Keybounce Mask ( KBM ).
Pada bagian Power :
1. VCC
2. Ground ( GND ).

8. Setelah kita memberi nama dan nomor pin, selanjutnya kita tentukan electrical type untuk masing-masing pin sesuai dengan keterangan diatas.



9. Setelah itu sembunyikan pin dengan Elektrical Type nya Power, klik 2 kali pada pin yang ingin di sembunyikan kemudian centang pada tulisan Hidden.

10. Tampilan yang akan muncul seperti berikut.

11. Selanjutnya klik pada tulisan Description pada sisi kiri bawah, kemudian isi seperti gambar dibawah ini.

12. Setelah selesai simpan dengan ekstensi  *.sch, klik File kemudian pilih Save As. Simpan file tersebut di tempat yang telah kita buat.
