CARA MEMBUAT RANGKAIAN KOMPARATOR

Berikut saya akan menjelaskan tutorial dari rangkaian komparator, berikut langkah langkahnya:

1. Buka aplikasi Schematic Editor melalui menu START >> All Programs >> Advanced Schematic >> Schematic Editor kemudian klik. Setelah di klik, maka akan muncul gambar seperti di bawah ini.
2. Pilih New pada menu File untuk membuka lembar kerja baru.

3. Atur kertas dengan cara klik 2x pada sisi luar lembar kerja. Maka akan muncul kotak dialog seperti berikut. Bagian Size pilih A4 dan Orientation pilih Potrait.

4.  Perbesar dengan ikon untuk mempermudah kita menggambar rangkaian.
5. Pada rangkaian komparator, komponen yang digunakan adalah : 2 buah IC 74LS688 (d_ttl.lib), 2 buah RESPACK 3 (device.lib), 1 buah IC 74LS02 (d_ttl.lib), 2 buah SW DIP-8 (device.lib), 1 buah RES1 (device.lib), 1 buah DIODE (device.lib), 1 buah RELAY-SPDT (device.lib), 1 buah NPN1 (device.lib), dan 1 buah BUZZER (device.lib).

   IC 74LS688

    RESPACK 3

     IC 74LS02

    SW DIP-8

    RES1

    NPN1

    DIODE

    RELAY-SPDT

       BUZZER
6. Letakkan komponen-komponen tersebut seperti gambar di bawah ini :

7. Hubungkan menggunakan ikon pada Wiring Tools dan tambahkan Junction

8. Buat Net pada kaki-kaki kedua IC 74LS688 menggunakan ikon pada Wiring Tools. Dan ganti Net-nya dengan M1 sampai M8.

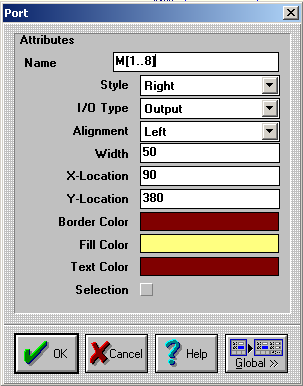

9. Lalu hubungkan M1 sampai M8 menggunakan ikon pada Wiring Tools dan buat Port untuk masing-masing untuk input dari menit M[1..8] dan jam J[1..8].







10. Gambar rangkaian komparator :

11. Setelah rangkaian selesai, ganti properties sheetnya. Buka kotak dialog Organization (klik 2x pada sisi luar lembar kerja) klik Change. Ganti bagian No. dengan 6, dan bagian Total dengan 7.




12. Setelah itu simpan dengan nama COMPAR.sch

Demikian cara membuat rangkaian komparator.. terima kasih..
