Arsip Untuk November 2014

Kamis, 27 November 2014

CARA MENGINPUT DATA MELALUI KEYBOARD

CARA INPUT DATA MELALUI KEYBOARD

Langkah langkah:
1. Langkah pertama buka dulu lembar kerja command prompt
2. Setelah lembar kerja command prompt terbuka ketik tulisan seperti dibawah ini
    C:\Users\PC>CD\ lalu enter
    C:\>D: lalu enter
    D:\>CD 1CA\ASM lalu enter
D:\1CA\ASM>

3. Setelah itu buka lagi lembar kerja command prompt yang ke dua untuk membuka lembar kerja edit

C:\Users\PC>CD\ lalu enter

C:\>D: lalu enter

D:\>CD 1CA\ASM lalu enter

D:\1CA\ASM>EDIT lalu enter

4. Maka akan muncul lembar kerja command prompt seperti di bawah ini

5. Setelah lembar kerja terbuka masukkan kode program seperti di bawah ini
.MODEL SMALL
.CODE
ORG 100h
TData : JMP Proses
             T_ASCII DB 13,10,' adalah tombol ASCII : $'
             T_Extended DB 13,10,' ini adalah tombol Extended : $'
             Kal0 DB 'LULUS $'
             Kal1 DB 'TIDAK LULUS $'
             Kal2 DB 'KUMLAUDE $'
Proses :
             MOV AH,0
             INT 16h
             PUSH AX

             CMP AL,50
             CMP AL,85
             CMP AL,54
             CMP AL,00
             JE Extended
ASCII :
             LEA DX,T_ASCII
             MOV AH,09
             INT 21h

             POP AX
             MOV DL,AL
             MOV AH,2
             INT 21h

             CMP AL,'Q'
             JE exit
             CMP AL,'q'
             JMP Proses
Extended :
             LEA DX,T_Extended
             MOV AH,09
             INT 21h
             JMP Proses

     exit : INT 20h
END TData

6. Setelah itu buka command prompt yang pertama tadi untuk menguji program yang telah kita buat, dengan mengetikkan perintah :
a. D:\1CA\ASM>TASM KEY.ASM lalu enter, maka akan tampil seperti di bawah ini

b. setelah itu ketik D:\1CA\ASM>TLINK/t KEY

c. kemudian untuk melihat karakter yang telah kita buat tadi tinggal mengetikkan nama file dengan cara D:1CA\ASM>KEY , lalu enter maka akan tampil karakter yang kita buat seperti di bawah ini

Demikian cara menginput data melalui keyboard dengan mengikuti perintah command prompt..

Membuat Rangkaian Detik

Untuk membuat rangkaian detik kita harus menyiapkan komponen seperti dibawah ini.
- 2 SEVEN SEGMENT (yang telah dibuat sebelumnya)
- 2 IC 74LS48
- 2 IC 74LS90
- 14 RES1

1. Bukalah program schematic editor terlebih dahulu. Klik file lalu pilih new untuk membuat lembaran baru.
2. Setelah tampil, lalu kita akan menginput 2 seven segment yang telah kita buat sebelumnya seperti gambar dibawah ini.

3. Setelah itu pilih Component_1 lalu klik 2kali dan letakkan seperti dibawah ini.

4. Kemudian pilih Add/Remove lalu klik 2 kali pada D_TTL.LIB lalu klik ok dan pilih pada nama component IC 74LS48 kemudian letakkan seperti gambar dibawah ini.

5. Lalu pilih kembali component IC 74LS90 klik 2 kali kemudian letakkan gambarnya secara sejajar seperti berikut.

6. Kemudian klik Add/Remove kembali dan pilih device.lib klik 2 kali lalu ok.

7. Lalu kita akan pilih component RES1 pada device.lib tadi.

8. Kemudian pada tulisan wiring tools pilih icon

untuk menghubungkan jalur dan sambungkan jalur yang bercabang dengan menggunakan icon

maka hasilnya akan seperti ini.

9. Lalu pilih icon

untuk ground dan klik 2kali VCC untuk mengubah style seperti dibawah ini.

10. Maka hasilnya seperti gambar berikut.

11. Kemudian cara membuat rangkaian pulsa dengan icon

dan klik 2kali ubah namanya menjadi D7.

Begitulah cara membuat rangkaian detik.

Membuat Rangkaian Power Supply MJ 2955

Berikut adalah cara membuat rangkaian Power Supply MJ 2955:

pertama cari komponen-komponen yang diperlukan didevice.lib lalu letakkan pada lembar kerja sesuai gambar.

kemudian hubungkan dengan kawat/kabel sesuai gambar

untuk komponen ic7805 nya, dapat kita buat melalui menu library lalu klik run library editor, setelah terbuka buka lembar kerja baru kemudian buat persegi menggunakan library tools sesuai gambar

lalu tambahkan teks/klik T dari library tools pada persegi lalu klik dua kali pada teks untuk menyesuaikan namanya, lalu klik ok

selanjutnya klik menu place pilih pins dan pasangkan pada persegi sesuai gambar. untuk mengatur posisinya gunakan tombol spasi pada keyboard. setelah pins dipasang, sesuaikan seperti gambar dengan cara klik dua kali pada pins dan hilangkan conteng pada show name lalu klik ok

kemudian klik menu component->description kemudian ketikkan u?. pada kolom default designator kemudian klik ok

lalu simpan pada kolom directories pilih library dan simpan dengan nama ic7805.lib lalu klik ok. setelah tersimpan kita dapat menggunakan komponen tersebut pada protel schematic dengan cara klik add/remove pada menu library kemudian cari komponen yang kita buat sebelumnya jika sudah klik ok.

setelah itu tampilkan komponen ic7805 pada jendelah library dan klik dua kali component_1 pada jendelah mask dan letakkan sesuai gambar

selanjunya kita kasih junction, power ground sesuai gambar

selanjutnya klik arcs pada drawing tools untuk membuat bentuk setengah melingkar seperti pada gambar

kemudian sesuaikan semua tulisan yang terdapat pada komponen seperti gambar.
itulah cara membuat rangkaian power supply MJ 2955

Cara Membuat Rangkaian Kunci Elektronik

membuat rangkaian kunci elektronik:

Komponen yang digunakan:

· 1 IC MM74C922 (yang dibuat di n03_c.lib)

· 12 Switch Push Button

· 2 Capasitor

· 1 IC 74LS04

· 1 IC 74LS00

· 4 IC 74LS174

· 1 IC 74LS688

· 1 8 Dip Switch

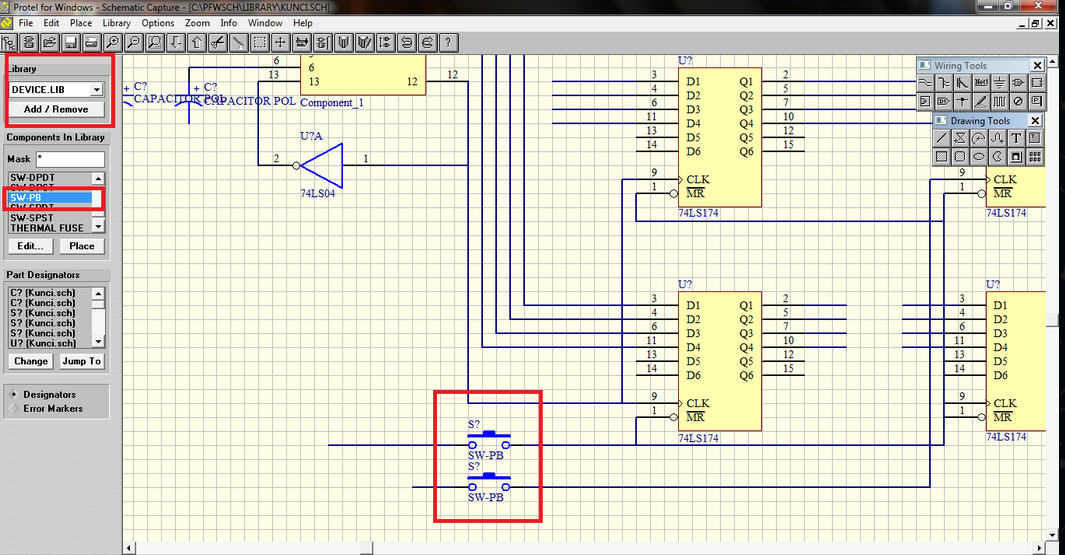

pertama kita buat terlebih dahulu komponen IC MM74C922 di library editor setelah selesai kita simpan tampilkan pada kolom library dan taruh komponen tersebut dilembar kerja, serta kita cari pula komponen switch/SW-PB yang berada di device.lib sebanyak 10 buah dan letakkan pada lembar kerja, selanjutnya cari komponen capasitor sebanyak 2 buah dan susun sesuai gambar kemudian hubungkan menggunakan electrical wires yang berada pada wiring tools.

dan cari pula komponen 74LS04 lalu letakkan sesuai gambar, selanjutnya hubungkan pada ic mm74c922

kemudian buka D_TTL.LIB pada kolom library dan cari komponent 74LS174 letakkan pada lembar kerja sebanyak 4 buah dan hubungkan pada ic mm74c922

lalu cari komponen SW DIP-8, Respack3 di device.lib serta cari juga komponen 74LS688 di d_ttl.lib sesuaikan letaknya seperti gambar

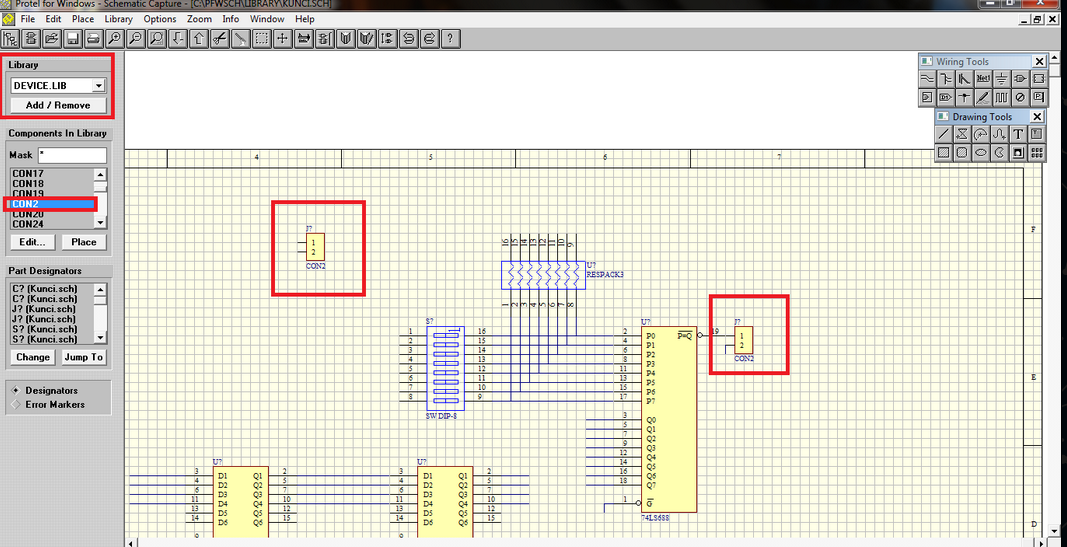

kemudian ubah kembali menjadi device.lib dan cari komponen CON2,dan SW-PB, lalu letakkan sesuai gambar

selanjutnya kita tambahkan BUS ENTRI, DAN BUS LINE (WIRING TOOLS) seperti pada gambar

selanjutnya kita tambahkan VCC (Wiring tools) taruh seperti pada gambar, untuk mengubah gambarnya dengan cara klik dua kali dan ubah style nya menjadi power ground

kemudian kita tambahkan teks sesuai gambar

Selasa, 04 November 2014

RANGKAIAN PULSA PADA PROTEL SCHEMATIC

Komponennya Sebagai Berikut :
a.         1 IC555
b.         4 RESISTOR
c.         1 VARIABLE RESISTOR (diprotel post)
d.         2 KAPASITOR
e.         1 SWICHT PUSH BUTTON

1. Bukalah terlebih dahulu program schematic editor. Lalu siapkan lembar kerja yang baru dengan cara klik Menu File lalu klik New maka akan tampil lembar kerja baru seperti gambar dibawah ini.

2. Setelah halaman baru terbuka, sekarang kita akan memilih ukuran kertas, gunakan saja ukuran A4. Dengan cara klik menu options lalu pilih sheet. Maka akan muncul tampilan Schematic Sheet. Pada options size kita akan memilih ukuran kertas yang akan kita gunakan.

3. Setelah itu klik new pilih tulisan Add/Remove pada Library, masuk kedalam Library lalu klik 2 kali pada tulisan d_linear.lib. Lalu klik Ok.

4. Selanjutnya pada tampilan Library (d_linear.lib) tersebut. Pilih tulisan IC 555 lalu klik 2 kali.

5. Klik tulisan Add/Remove pada tampilan Library sekali lagi. Masuk kedalam library, lalu klik 2 kali pada tulisan device.lib. Klik Ok.

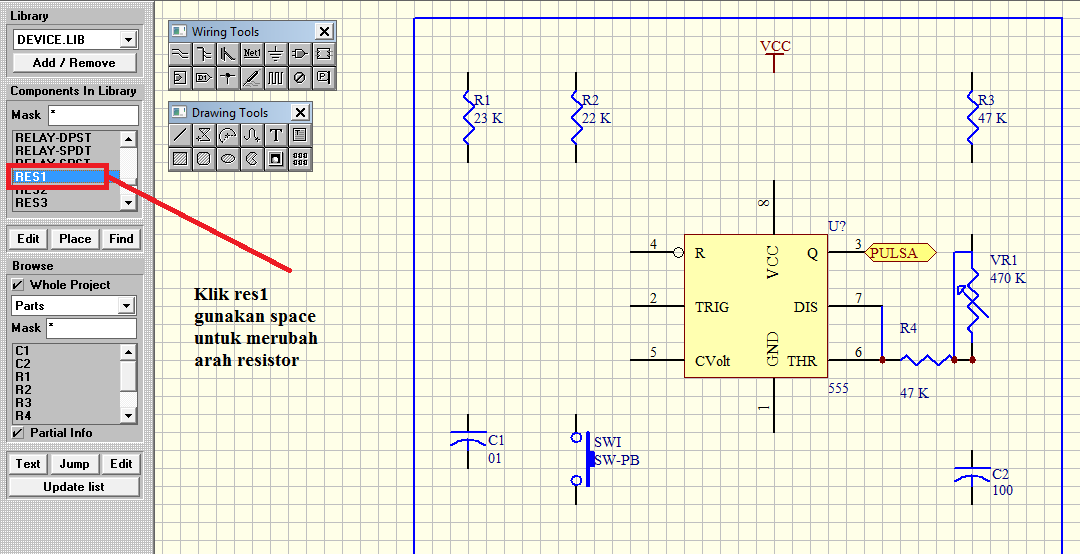

6. Pada tampilan library device.lib carilah tulisan RES1. Kemudian letakkan pada tempat yang kita inginkan. Kalo kita ingin merubah arah resistor tersebut tekan space. Setelah itu klik 2 kali pada resistor tersebut untuk mengedit nama dan harga resistor.

7. Pada tampilan library DEVICE.LIB pilih tulisan RESISTOR VAR 2 lalu klik 2 kali.

8. Kembali pada tampilan library DEVICE.LIB pilih tulisan CAPACITOR lalu klik 2 kali.

9. Lalu untuk meletakkan switch, pilih pada library DEVICE.LIB lalu pilih tulisan SW-PB kemudian klik 2 kali.

10. Setelah itu pada tampilan DrawingTools, pilih gambar yang bergaris miring lalu tempatkan seperti gambar dibawah ini.

11. Kemudian pada tampilan Writing Tools pilih gambar tanda titik yang bercabang. Kemudian tempatkan seperti gambar dibawah ini.

12. Lalu klik dua kali pada setiap gambar tersebut untuk mengedit nama pada rangkaian, kemudian isi sesuai dengan kebutuhan.

13. Buatlah tulisan PULSA seperti contoh gambar dibawah ini.

Demikianlah cara membuat rangkaian pulsa pada program protel schematic.
