MEMBUAT IC 18 PIN PADA PROTEL SCHEMATIC LIBRARY EDITOR

Berikut cara menjalankannya :

1. Buka terlebih dahulu aplikasi Protel Library Editor

2. Untuk memudahkan proses dalam pembuatan komponen tersebut kita akan tampilkan garis bantu, caranya dengan klik menu zoom pilih 200% atau sesuai keinginan.

3. Setelah itu buat kotak untuk meletakkan pin IC , caranya klik menu Place kemudian pilih Rectangle.

4. selanjutnya buat setengah lingkaran pada kota tersebut dengan IEE Tools, caranya dengan klik menu Place > IEE Symbols > Analog Signal In

5. Selanjutnya kita akan menambahkan pin pada sisi luar otak yang telah kita buat tadi, caranya dengan klik menu Place kemudian pilih Pins.

6. Tempatkan pin sebagai berikut untuk mengubah atau memutar pin, klik pin kemudian tekan space.

7. Untuk memberi nama dan nomor pin, caranya klik 2 kali pada pin yang diinginkan, maka akan tampil sebagai berikut.

Keterangan Pin MM74C922 adalah sebagai berikut :
Pada bagian input:
1. Baris Y1 sampai Y4
2. Kolom X1 sampai X4
3. Output Enable (OE).
Pada bagian Output :
1. Data output A sampai B
2. Data Available
Pada bagian Clock :
1. Oscilator ( OSC ).
2. Keybounce Mask ( KBM ).
Pada bagian Power :
1. VCC
2. Ground ( GND ).

8. Setelah kita memberi nama dan nomor pin, selanjutnya kita tentukan electrical type untuk masing-masing pin sesuai dengan keterangan diatas.

9. Setelah itu sembunyikan pin dengan Elektrical Type nya Power, klik 2 kali pada pin yang ingin di sembunyikan kemudian centang pada tulisan Hidden.

10. Tampilan yang akan muncul seperti berikut.

11. Selanjutnya klik pada tulisan Description pada sisi kiri bawah, kemudian isi seperti gambar dibawah ini.

12. Setelah selesai simpan dengan ekstensi *.sch, klik File kemudian pilih Save As. Simpan file tersebut di tempat yang telah kita buat.

MEMBUAT SEVEN SEGMENT DI PROTEL ADVANCE SCHMATIC

Berikut cara menjalankannya

1. Install terlebih dahulu Program Protel Advance Schematic.

2. Setelah di Install, buka Program Aplikasi Protel Schematic tersebut. Setelah itu klik File pada program aplikasi protel schematic lalu new untuk membuat lembar kerja baru.

3. Untuk membuka Library Editor klik pada menu bar Library diatas kemudian pilih Run Library Editor

4. Maka akan tampil jendela Library Editor seperti gambar dibawah ini.

5. setelah library editor terbuka klik file lalu klik new untuk memulai pekerjaan

6. Setelah itu pilih menu Place kemudian pilih Rectangle dan buat kotak untuk menempatkan seven segment.

Kemudian pilih menu Place lalu pilih Line, lalu buatkanlah angka delapan menggunakan Line, supaya lebih mudah sebaiknya kita menampilkan garis bantu, caranya klik menu Zoom kemudian pilih 200%

7. Kita bisa mengcopy bagian yang telah kita buat tadi, dengan cara klik menu Edit lalu pilih Select kemudian pilih Inside Area.

8. Setelah itu kita seleksi area yang akan dicopy tadi. Dengan cara klik menu Edit setelah itu Copy lalu dilanjutkan dengan pilih pada tab menu Edit, lalu paste.

9. Tekan Space bar untuk mengubah posisi gambar tersebut, setelah itu pilih menu Edit , Deselect, lalu Inside Area.

10. Selanjutnya jika kita ingin menambahkan text pada seven segment tersebut, caranya yaitu, klik menu Edit kemudian pilih text, setelah itu tempatkan dimana text akan ditampilkan, klik 2kali pada text maka akan muncul pop up untuk mengubah text,warna,dan ukuran.

Seperti gambar di bawah ini.

11. Tambahkan text pada seven segment sehingga menjadi seperti berikut.

Seperti gambar di bawah ini.

12. Setelah itu tambahkan pin pada seven segment, dengan cara klik menu Place lalu pilih Pins.

13. Tambahkan pin pada sisi luar kotak, untuk mengubah nama pin klik 2kali kemudian akan muncul tampilan seperti ini gambar dibawah ini.

Ubah nama pin dan uncheck pada bagian Show Number untuk menyembunyikan nomor pin.

14. Setelah itu klik menu Place kemudian pilih Ellipse untuk membuat bulatan, tambahkan text Dp pada masing-masing bulatan.

15. Setelah selesai simpan dengan ekstensi *.lib

Demikian cara membuat seven segment di protel schmatic...

CARA MENAMBAHKAN KOMPONEN INTEGRATED CIRCUIT PADA LIBRARY EDITOR

BERIKUT CARA MENAMBAHKAN KOMPONEN INTEGRATED CIRCUIT PADA LIBRARY EDITOR
1. Terlebih dahulu kita harus masuk ke dalam program protel library editor

2. Setelah itu klik file lalu klik open maka akan muncul kotak seperti di bawah ini

lalu pada directories pilih library dan pada files pilih ns03-c.lib, setelah itu ok seperti dibawah ini :

3. Setelah klik ok maka akan keluar komponen integrated circuit seperti di bawah ini

Demikian cara menambahkan komponen integrated circuit pada library editor..

INPUT SATU KARAKTER DARI KEYBOARD

Input satu karakter dari keyboard langkah nya yaitu sebagai berikut :

1. Langkah pertama kita yaitu buka terlebih dahulu COMMAND PROMPT,

2. Setelah command prompt tebuka ketik tulisan seperti di bawah ini :

C:\Users\PC>CD\

C:\>D:

D:\>CD 1CA\ASM

D:\1CA\ASM>

seperti gambar di bawah ini

3. Setelah itu buka kembali command prompt yang kedua untuk membuka lembar kerja edit

C:\Users\PC>CD\ lalu enter

C:\>D: lalu enter

D:\>CD 1CA\ASM lalu enter

D:\1CA\ASM>EDIT lalu enter

Maka akan muncul lembar kerja edit seperti di bawah ini :

4. Setelah lembar kerja terbuka masukkan data program seperti di bawah ini :

.MODEL SMALL

.CODE

ORG 100h

TData : JMP Proses

T_ASCII DB 13,10,'Ini adalah tombol ASCII : $'

T_Extended DB 13,10,'Ini adalah tombol Extended $'

Proses :

MOV AH,0 ; Servis Input satu karakter

INT 16h ; Laksanakan

PUSH AX ; Simpan hasil pembacaan pada stack

CMP AL,00 ; Apakah ini karakter extended ?

JE Extended ; Ya !, Lompat ke Extended

ASCII:

LEA DX,T_ASCII ; Ambil alamat efektif T_ASCII

MOV AH,09 ; Servis cetak kalimat

INT 21h ; Cetak kalimat !

POP AX ; Ambil kembali nilai AX pada stack

- See more at: http://raksitekompolsri.blogspot.com/2014/10/input-satu-karakter-dari-keyboard.html#sthash.Nmw3TeFr.dpuf

TData : JMP Proses

T_ASCII DB 13,10,' Ini adalah tombol ASCII : $'

T_Extended DB 13,10,' Ini adalah tombol Extended $'

Proses :

MOV AH,0 ; servis input satu karakter

INT 16h ; laksanakan

PUSH AX ; simpan hasil pembacaan pada stack

CMP AL,00; apakah ini karakter Extanded ?

JE Extanded ; Ya !, Lompat ke extanded

ASCII :

LEA DX,T_ASCII ; ambil alamat efektif T_ASCII

MOV AH,09 ; servis cetak kalimat

INT 21h ; cetak kalimat

POP AX ; ambil kembali AX pada stack

MOV DL,AL ; ambil kode ASCII yang ditekan

MOV AH,2 ; servis cetak karakter

INT 21h ; cetak karakter !

CMP AL,'Q' ; apakah yang ditekan huruf 'Q' ?

JE exit ; Ya !, lompat ke exit

CMP AL,'q' ; apakah yang ditekan huruf 'q' ?

JE exit ; Ya !, lompat ke exit

JMP Proses ; lompat ke proses

Extended:

LEA DX,T_Extended ; ambil alamat T_Extended

INT 21h ; cetak kalimat !

JMP Proses ; lompat ke proses

exit INT 20h

END TData

5. Setelah selesai memasukkan data seperti di atas simpan dengan nama file KEYBOARD.ASM

6. Setelah itu buka lagi lembar kerja COMMAND PROMPT yang pertama tadi untu menguji program yang telah kita buat dengan cara

a. D:\1CA\ASM>TASM KEYBOARD.ASM , lalu enter maka akan keluar tampian seperti di bawah :

b. Setelah itu D:\1CA\ASM>TLINK/t KEYBOARD

c. Kemudian untuk melihat karakter yang telah kita buat tadi tinggal mengetik nama file yaitu dengan cara D:\1CA\ASM>KEYBOARD lalu enter

Demikian cara menginput satu karakter dari keyboard di command prompt..

TData : JMP Proses

T_ASCII DB 13,10,'Ini adalah tombol ASCII : $'

T_Extended DB 13,10,'Ini adalah tombol Extended $'

Proses :

MOV AH,0 ; Servis Input satu karakter

INT 16h ; Laksanakan

PUSH AX ; Simpan hasil pembacaan pada stack

CMP AL,00 ; Apakah ini karakter extended ?

JE Extended ; Ya !, Lompat ke Extended

ASCII:

LEA DX,T_ASCII ; Ambil alamat efektif T_ASCII

MOV AH,09 ; Servis cetak kalimat

INT 21h ; Cetak kalimat !

POP AX ; Ambil kembali nilai AX pada stack

- See more at: http://raksitekompolsri.blogspot.com/2014/10/input-satu-karakter-dari-keyboard.html#sthash.Nmw3TeFr.dpuf

Senin, 27 Oktober 2014

MENDEMOKAN PERINTAH LOMPAT YANG MENGIKUTI PERINTAH CMP

BERIKUT CARA MENDEMOKAN PERINTAH LOMPAT YANG MENGIKUTI PERINTAH CMP

1. Langkah pertama yang kita lakukan yaitu membuka lembar kerja command prompt terlebih dahulu

2. Setelah COMMAND PROMPT terbuka ketik tulisan seperti dibawah ini

C:\Users\PC>CD\

C:\>D:

D:\>CD 1CA\ASM

D:\1CA\ASM>

3. Setelah itu buka lagi lembar kerja command prompt yang kedua yaitu untuk membuka lembar kerja edit

C:\Users\PC>CD\

C:\>D:

D:\>CD 1CA\ASM

D:\1CA\ASM>EDIT

maka akan muncul tampilan kerja EDIT seperti di bawah ini

4. Setelah lembar kerja edit terbuka ketik tulisan seperti di bawah ini

.MODEL SMALL

.CODE

ORG 100h

TData: JMP Proses

BilA DB 67

BilB DB 66

Kal0 DB 'Bilangan A lebih kecil dari bilangan B $'

Kal1 DB 'Bilangan A sama dengan bilangan B $'

Kal2 DB 'Bilangan A lebih besar dari bilangan B $'

Proses:

MOV AL,BilA ; Masukkan bilangan A pada AL

CMP AL,BilB ; Bandingkan AL(BilA) dengan Bilangan B

JB AKecil ; Jika BilA < BilB, lompat ke AKecil

JE Sama ; Jika BilA = BilB, lompat ke Sama

JA ABesar ; Jika BilA > BilB, lompat ke ABesar

Akecil:

LEA DX,Kal0 ; Ambil offset Kal0

JMP Cetak ; Lompat ke cetak

Sama:

LEA DX,Kal1 ; Ambil offset Kal1

JMP Cetak ; Lompat ke cetak

ABesar:

LEA DX,Kal2 ; Ambil offset Kal2

Cetak:

MOV AH,09 ; Servis untuk mencetak kalimat

INT 21h ; Cetak kalimat !!

EXIT : INT 20h ; Kembali ke DOS.

END Tdata

5. Setelah selesai memasukan kode program simpan file dengan cara klik file, lalu save as, pada file nama buat LOMPAT.ASM, setelah itu klik ok

6. Setelah itu buka COMMAND PROMPT yang pertama tadi untuk menguji program yang telah kita buat, dengan mengetikan perintah :

a. D:\CA\ASM>TASM LOMPAT.ASM lalu enter, dan akan keluar seperti gambar dibawah

b. setelah itu D:\1CA\ASM> TLINK/t LOMPAT lalu enter

c. kemudian untuk melihat karakter yang telah kira buat tadi tinggal mengetikan nama file yaitu dengan cara D:\1CA\ASM>LOMPAT, lalu enter maka akan tampil karakter yg kita buat.

Demikian cara mendemokan perintah lompat dengan mengikuti perintah COMMAND PROMP

Sabtu, 04 Oktober 2014

MENCETAK KARAKTER A-Z BERWARNA DAN Z-A TIDAK BERWARNA DALAM DUA BARIS

MENCETAK KARAKTER A-Z BERWARNA DAN Z-A TIDAK BERWARNA DALAM DUA BARIS

Berikut cara menjalankannya:

1. Buka program command prompt terlebih dahulu, dengan cara klik menu star,pilih all program,klik accessories,klik command prompt

Akan muncul seperti di bawah ini

2.      Pada lembar kerja command prompt ketik tulisan seperti di bawah ini:
      C:\user\lab2>CD\ lalu enter
      C:\D: lalu enter
      D:\>CD 1CA\ASM lalu enter
      D:\1CA\ASM>

3. Setelah itu buka lagi command prompt dan ketik tulisan seperti yang diatas, pada D:\1CA\ASM> tulis EDIT seperti yang di bawah ini:
D:\1CA\ASM>EDIT lalu enter

4. Dan akan keluar tampilan berwarna biru yaitu lembar kerja EDIT

5. Pada lembar kerja edit ketik tulisan seperti di bawah ini:
.MODEL SMALL

.CODE

ORG 100h

PROSES:

MOV AH, 9h

MOV BL, 96h

MOV CX, 26

ULANG:

INT 10h

INC BL

LOOP ULANG

MOV AH, 02h

MOV DL, ’A’

MOV CX, 26

ULANG1:

INT 21h

INC DL

LOOP ULANG1

MOV DL, 10

MOV AH, 2h

INT 21h

MOV AH, 02h

MOV DL, ‘Z’

MOV CX, 26

ULANG2:

INT 21h

DEC DL

LOOP ULANG2

INT 20h

END PROSES

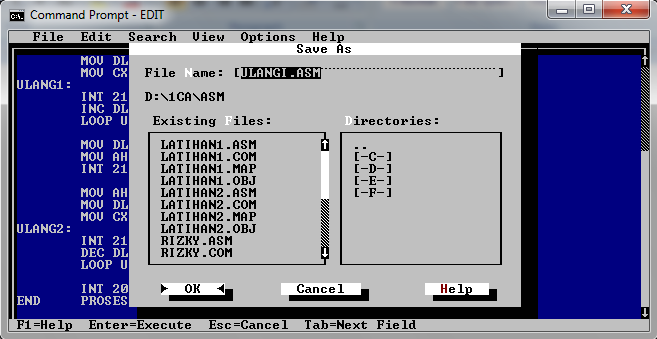

6. Setelah selesai simpan dengan cara klik file, save as, pada file name isikan nama dengan ULANGI.ASM

7. Setelah selesai tersimpan kemballi ke lembar kerja command prompt sebelumnya, dan input tulisan seperti di bawah ini

D:\1CA\ASM>TASM ULANG.ASM lalu enter

Jika tidak ada terjadi kesalahan atau eror lanjutkan dengan langkah di bawah ini

D:\1CA\ASM>TLINK/t ULANG lalu enter

D:\1CA\ASM>ULANG lalu enter

Setelah selesai maka mencetak karakter A-Z berwarna dan Z-A tidak berwarna dalam dua baris telah selesai..
